Profil SOLAR SOLID pro FVE, Al profil přírodní, délka 6 M! slitina EN AW-6060

Profil určený pro kotvení falcované nebo tvarované krytiny - KERAkryt, KERAL, KPTR 1017, KPTR VLNA 18/76 a KPTR TAŠKA. Hliníkový výkresový profil ze slitiny AlMgSi0,5, stav T66, délka: 6000 mm, tolerance délky: -0/+10 mm.

Kopletní systém pro FVE se skládá z těchto položek:

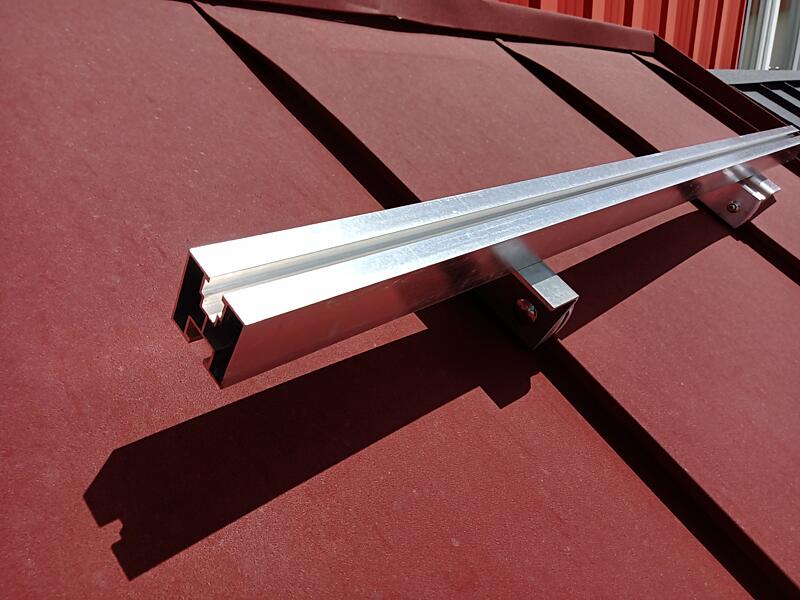

FALCOVANÁ STŘECHA
1. Profil SOLAR SOLID
2. Hliníkový držák k falcované krytině - svorky L 60x40 mm, d. 110 mm / L 40x40 mm, d. 110 mm
3. Šroub se šestihrannou hlavou DIN 933 - M10x25 mm, pro drážku 17 mm
4. Šestihranná matka M10 s přírubou DIN 6923 se zářezy
5. Šroub s imbusovou hlavou DIN 912 - M8x16 mm (pouze pro krajní přichycení Příchytky Z krajní)
6. Šroub s imbusovou hlavou DIN 912 - M8x25/30/35/40/45 mm - podle výšky panelu
7. Čtyřhranná matice DIN 557 - M8
8. Koncová svorka Z - Nastavitelná pomocí posuvných drážek M8 30-50 mm (při ukončení panelu)
9. Příchytka omega d. 50 mm (při napojení na další panel)
10. Uzemňovací podložka pod solární panel kulatá s výřezem pr. 44 mm
11. Krytka pro montážní profil 40x40 mm černá

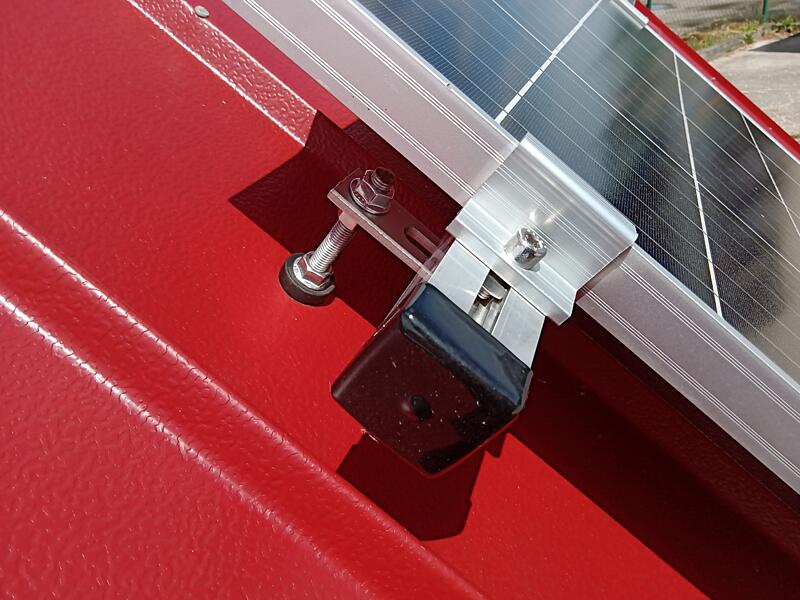

TVAROVANÁ STŘECHA
1. Profil SOLAR SOLID
2. Kombi šroub s dvojitým závitem M10x200/250 mm s montážní deskou
3. Šroub se šestihrannou hlavou DIN 933 - M10x25 mm, pro drážku 17 mm
4. Šestihranná matka M10 s přírubou DIN 6923 se zářezy
5. Šroub s imbusovou hlavou DIN 912 - M8x16 mm (pouze pro krajní přichycení Příchytky Z krajní)
6. Šroub s imbusovou hlavou DIN 912 - M8x25/30/35/40/45 mm - podle výšky panelu
7. Čtyřhranná matice DIN 557 - M8
8. Koncová svorka Z - Nastavitelná pomocí posuvných drážek M8 30-50 mm (při ukončení panelu)
9. Příchytka omega d. 50 mm (při napojení na další panel)
10. Uzemňovací podložka pod solární panel kulatá s výřezem pr. 44 mm
11. Krytka pro montážní profil 40x40 mm černá
